電動傳遞窗電氣控制原理

電動傳遞窗電氣控制原理

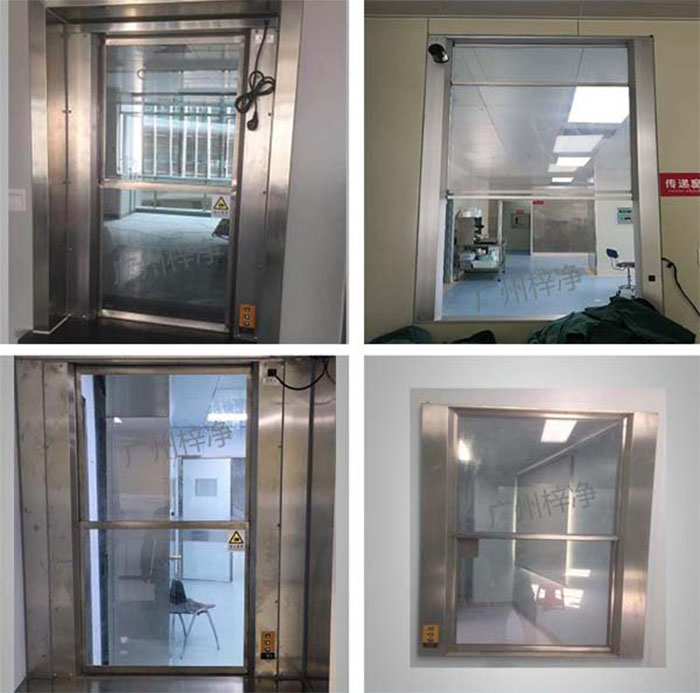

電動傳遞窗是一種用于在潔凈室或隔離區域之間傳遞物品的設備，電動傳遞窗電氣控制系統是保證傳遞窗正常運行的關鍵。以下是電動傳遞窗電氣控制系統的基本構成和操作原理：

一、電動傳遞窗電氣控制系統構成

電源部分：電動傳遞窗包括電源插座、電源開關和過載保護裝置。電動傳遞窗電源部分負責為整個控制系統提供穩定的電源。

控制面板：電動傳遞窗控制面板上設有操作按鈕、指示燈和狀態顯示屏，用于實現電動傳遞窗的啟停、方向切換等功能。

驅動電機：電動傳遞窗驅動電機是電動傳遞窗的核心部件，負責驅動傳遞窗的開啟和關閉。

電氣控制柜：電動傳遞窗電氣控制柜內裝有各種電氣元件，如繼電器、接觸器、PLC（可編程邏輯控制器）等，用于實現對驅動電機的控制。

傳感器：電動傳遞窗傳感器包括光電傳感器、接近傳感器等，用于檢測傳遞窗的狀態和外部環境，確保安全運行。

二、電動傳遞窗電氣控制原理

啟動：操作者按下控制面板上的啟動按鈕，電動傳遞窗電源通過電氣控制柜中的接觸器接通至驅動電機，電機開始旋轉，傳遞窗開始工作。

方向切換：在傳遞窗運行過程中，若需要改變方向，操作者可通過控制面板上的方向切換按鈕實現。

停止：操作者按下控制面板上的停止按鈕，電源切斷，驅動電機停止旋轉，傳遞窗停止工作。

安全保護：

當傳遞窗處于開啟狀態時，若外部有人或物品接近光電傳感器，傳感器會發出信號，驅動電機立即停止旋轉，防止安全事故發生。

接近傳感器用于檢測傳遞窗的開啟和關閉狀態，當傳遞窗達到設定位置時，傳感器發出信號，驅動電機自動停止。

故障報警：若電氣控制系統出現故障，控制面板上的指示燈會亮起，同時報警裝置發出警報，提醒操作者進行檢查和處理。

三、電動傳遞窗電氣控制系統注意事項

電源穩定性：確保電源穩定，避免電壓波動對電氣控制系統造成影響。

定期檢查：定期檢查電氣元件和線路，確保其正常工作。

操作規范：操作者需按照操作規程進行操作，避免誤操作導致安全事故。

安全防護：確保傳遞窗周?chē)h(huán)境安全，避免物品堆積和人員擁擠。

通過以上對電動傳遞窗電氣控制系統的介紹，可以看出其在潔凈室或隔離區域傳遞物品過程中的重要作用。合理設計、安裝和維護電氣控制系統，可以確保電動傳遞窗安全、穩定地運行。
